YOLO (You Only Look Once) 系列模型追求实时目标检测，因此会在一定程度上牺牲精度，以实现更高的检测速度。
目标检测评价指标

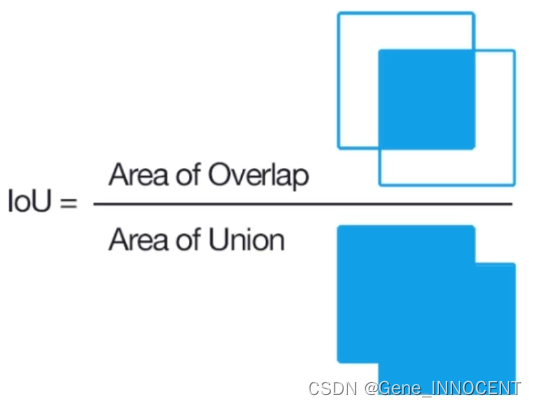

IoU
模型预测框的 IoU 值与 IoU 阈值进行比较，若大于阈值，即为正确的检测，否则为错误的检测。
mAP
目标检测中，每个预测框都对应一个置信度，不同的置信度阈值，意味着最终留下的预测框的不同。

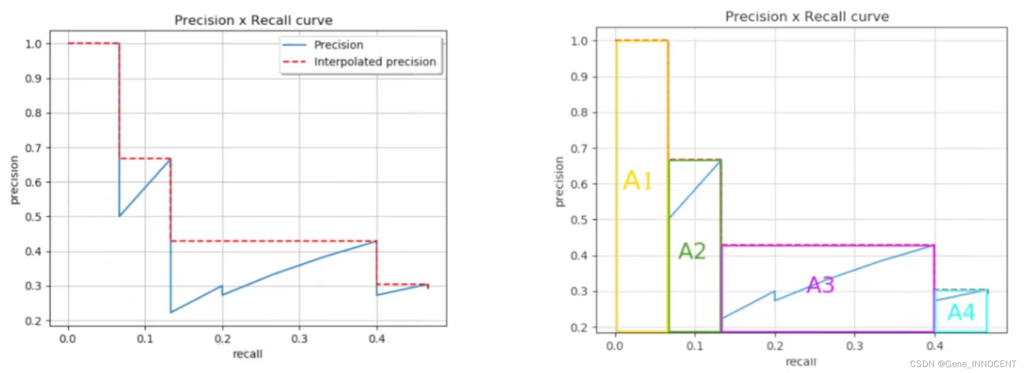

AP 是针对目标检测中某个单独的类别的检测效果，即在同一 IoU 阈值下，通过调整置信度阈值，得到 P-R 曲线，其下方面积即为 AP 值。相应地，mAP 即是所有类别的 AP 值取平均后的结果。
YOLOv1
论文链接：[CVPR16 - Joseph Redmon] You Only Look Once: Unified, Real-Time Object Detection
网络架构

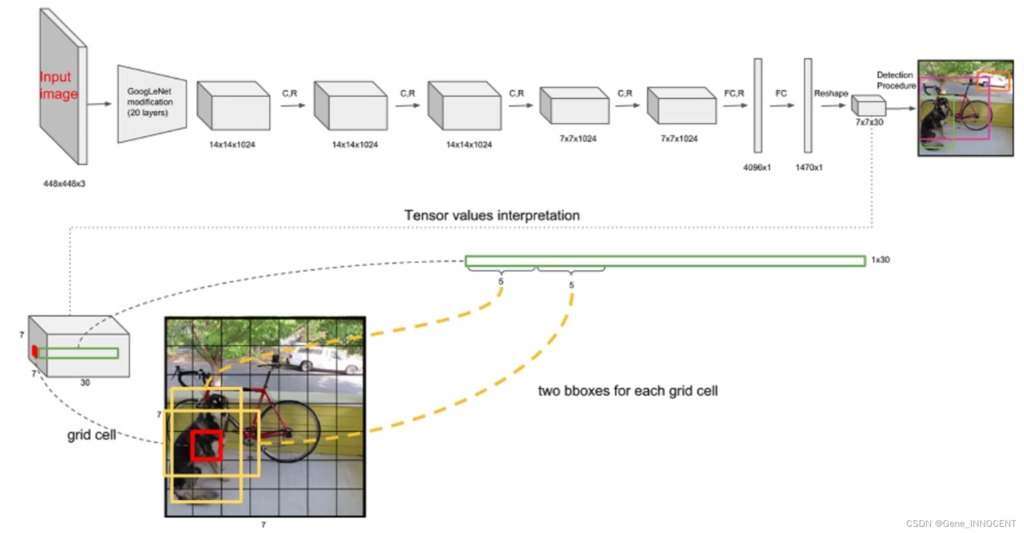

整体网络架构如下：
可以看到开始的输入被固定为 448x448x3，输出被固定为 7x7x30，其中输出的含义为将原始输入图片划分为 7x7 的网格，其中每个网格包含 30 维信息（x, y, w, h 均为归一化后结果）：
-
1~5：当前网格对应预测框 1 的信息，框中心 x、y 坐标，宽度 w，高度 h，置信度 c
-
6~10：当前网格对应预测框 2 的信息，框中心 x、y 坐标，宽度 w，高度 h，置信度 c
-
11~30：对 20 个类别的预测概率

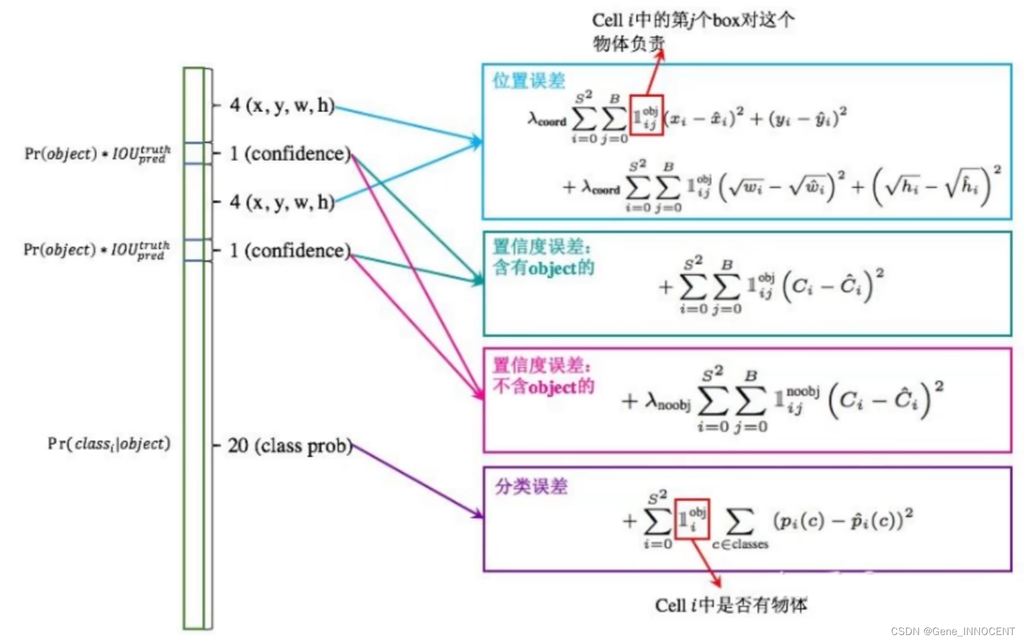

损失函数
其中对 w、h 开根再求差，是为了放大小物体检测框的权重，因为 $y=\sqrt{x}$ 在数值较小时变化更剧烈。
模型特点
- 优点：
- 快速、简单
- 不足：
- 每个网格只预测一个类别，如果物体重叠，则难以识别
- 只有两个预选框，小物体检测效果一般
YOLOv2
论文链接：[CVPR17 - Joseph Redmon] YOLO9000:Better, Faster, Stronger
改进方案
-
Batch Normalization
-
v2 舍弃 Dropout，卷积后全部加入 Batch Normalization，即网络的每一层的输入都做了归一化，使收敛更容易
-
经过 BN 处理后的网络会提升 2% 的 mAP
-
-
更大的分辨率
-
v1 训练时用 224x224，测试时使用 448x448；因此 v2 训练时再额外进行 10 次 448x448 的微调
-
该项改进提升 4% 的 mAP
-
-
网络结构改变
-

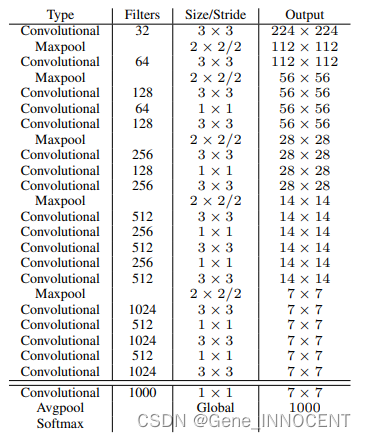

采用 Darknet-19，去除所有全连接层，进行 19 次卷积，且再进行 5 次降采样，以及多次 1x1 卷积，节省大量参数
-
每一层卷积核尺寸都较小，原因在于多个小卷积核比一个大卷积核更省参数，以及多个小卷积核，每次卷积后再进行 BN，网络输出更稳定
-
最终输出从 7x7 提升至 13x13，预测的框更多了
-
- 聚类提取先验框
- faster-rcnn 中选取的先验框比例都是常规的，而 v2 中先验框大小通过对训练集中标注的边框进行 k-means 聚类，其中聚类采用的距离形式如下（欧式距离对大框和小框不公平）：
$$ d(\text { box, centroids })=1-\operatorname{IOU}(\text { box, centroids }) $$- 根据 k 和 Avg IOU 曲线，选择 k = 5
- 预测框偏移量计算

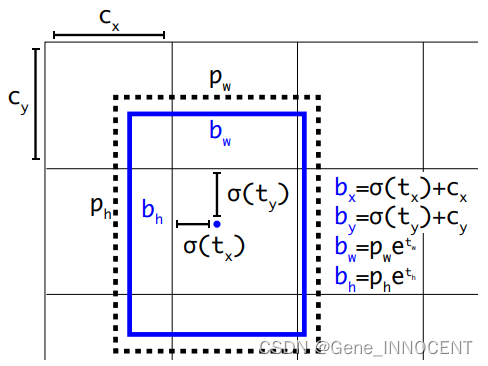

- 原先的 $x=x_p+w_p*tx$ 为直接偏移量，存在收敛问题，导致模型不稳定；因此修改为相对网格的偏移，使得中心点不会偏移出网格：

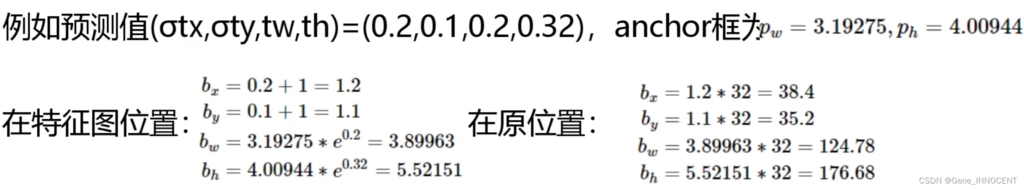

- 计算举例（根据预测值，以及一开始聚类得到的先验框大小，得到最终的预测框）：
- 特征融合

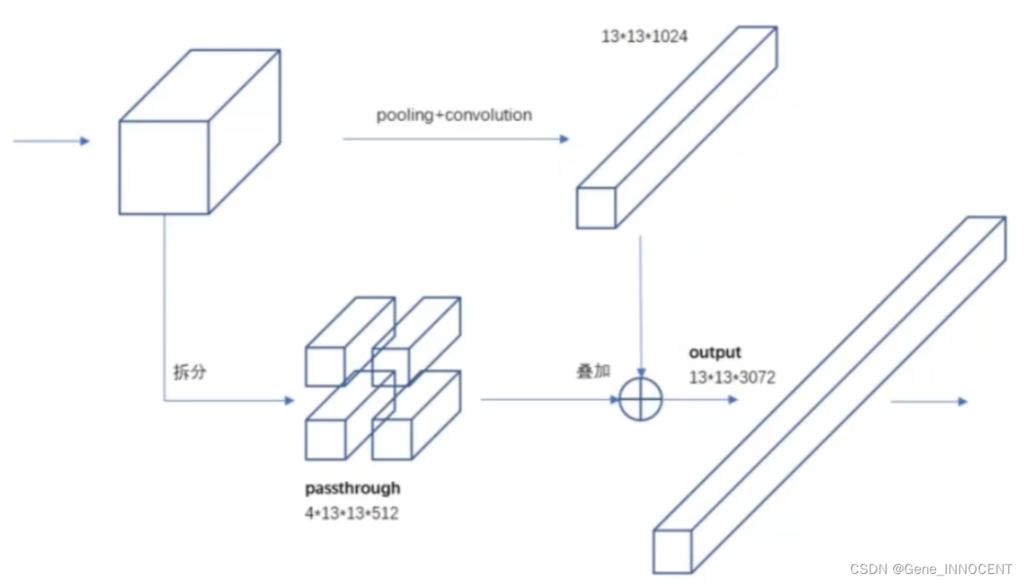

- 最后一层感受野（特征图上的点能看到原始图像的区域）太大了，小目标可能丢失，因此与之前的特征进行融合
- 适配多尺度输入
- 由于网络中不再有全连接层，因此可以适配多尺度的输入

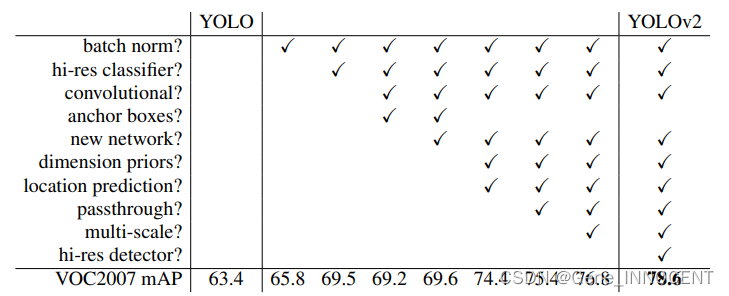

改进结果
YOLOv3
论文链接：[arXiv18 - Joseph Redmon] YOLOv3: An Incremental Improvement
改进方案

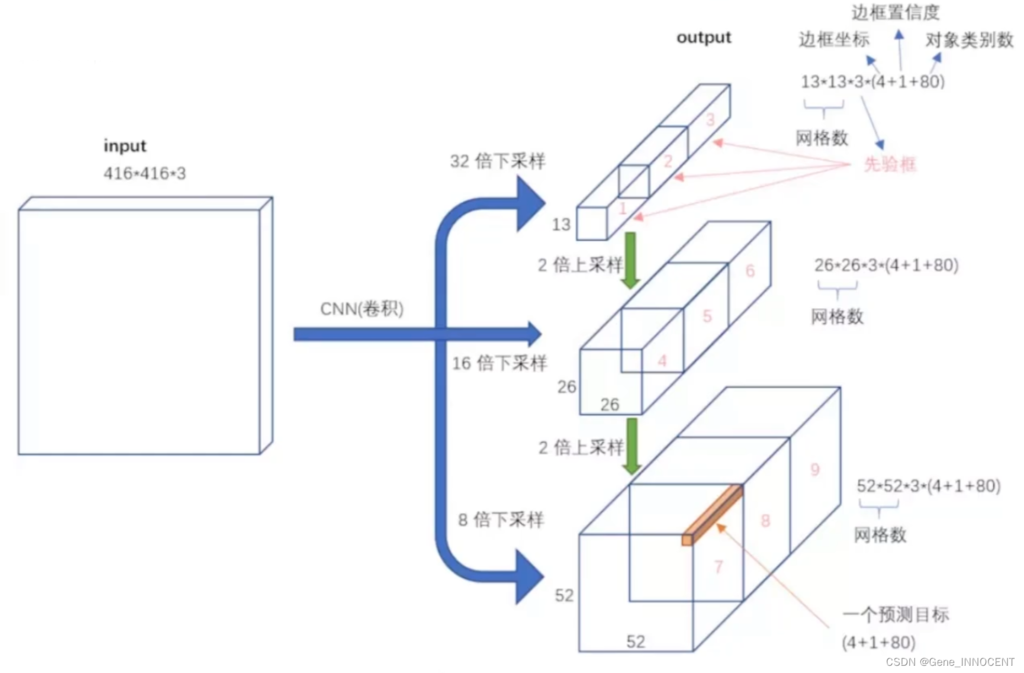

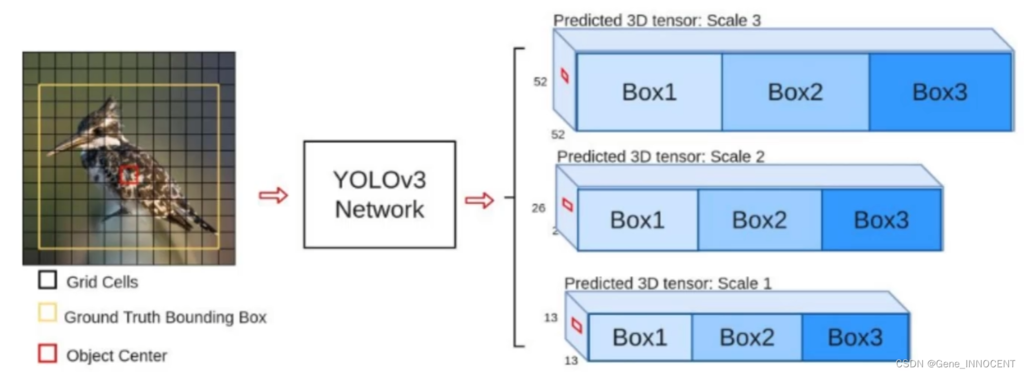

- 多 scale

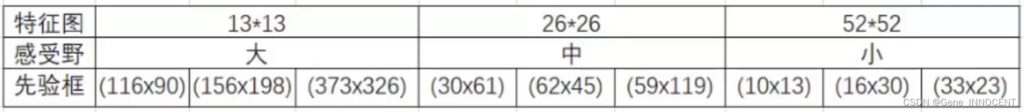

- 为了检测不同大小的物体，设计了 3 个 scale
- 网络架构修改
- 将 multi scale 进行融合
改进效果

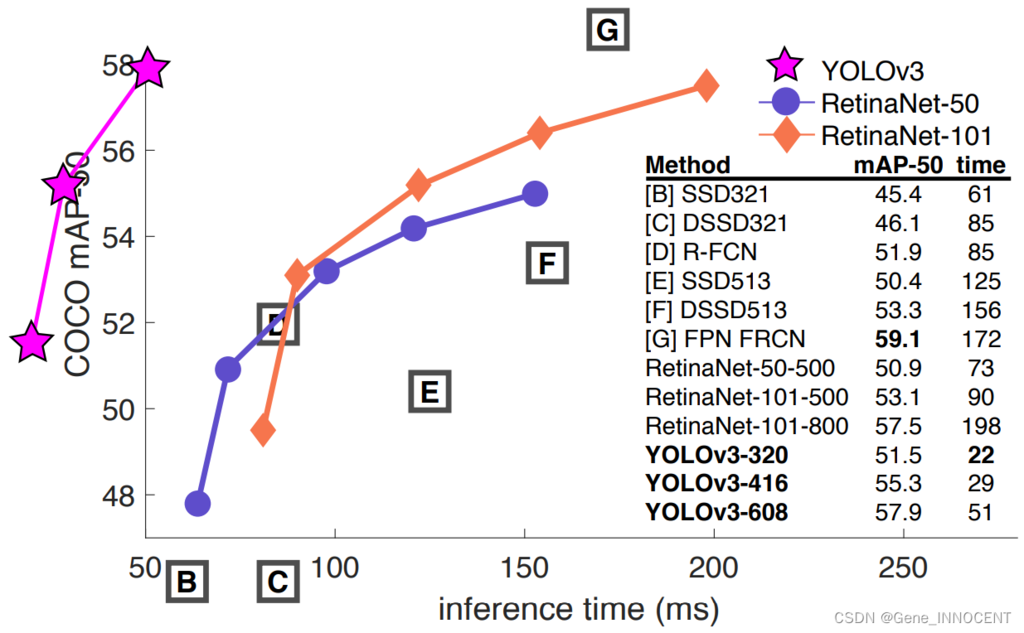

神图：效率与性能远程其它模型
YOLOv4
论文链接：[CVPR20 - Alexey Bochkovskiy] YOLOv4: Optimal Speed and Accuracy of Object Detection

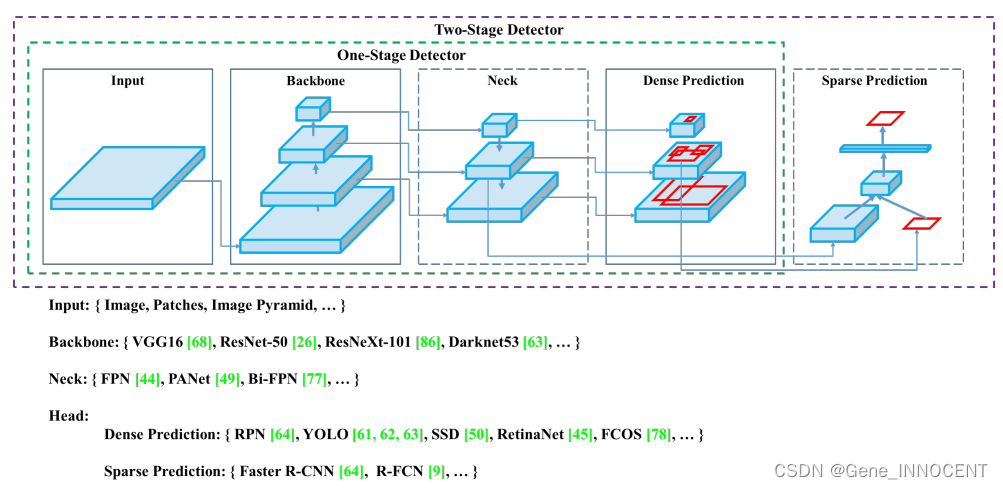

网络架构
注意其中的 multi-scale 融合，从 YOLOv3 中只有第二部分（自下而上），增加了第三部分（自上而下），并且融合的方式从原先的直接相加，变为了深度拼接。
优化策略
- 数据增广：Mosaic 图片拼接，增加样本多样性
YOLOv5
代码实现：YOLOv5 in PyTorch 图片来源：YOLOv5网络详解、YOLOv5 解读，训练，复现

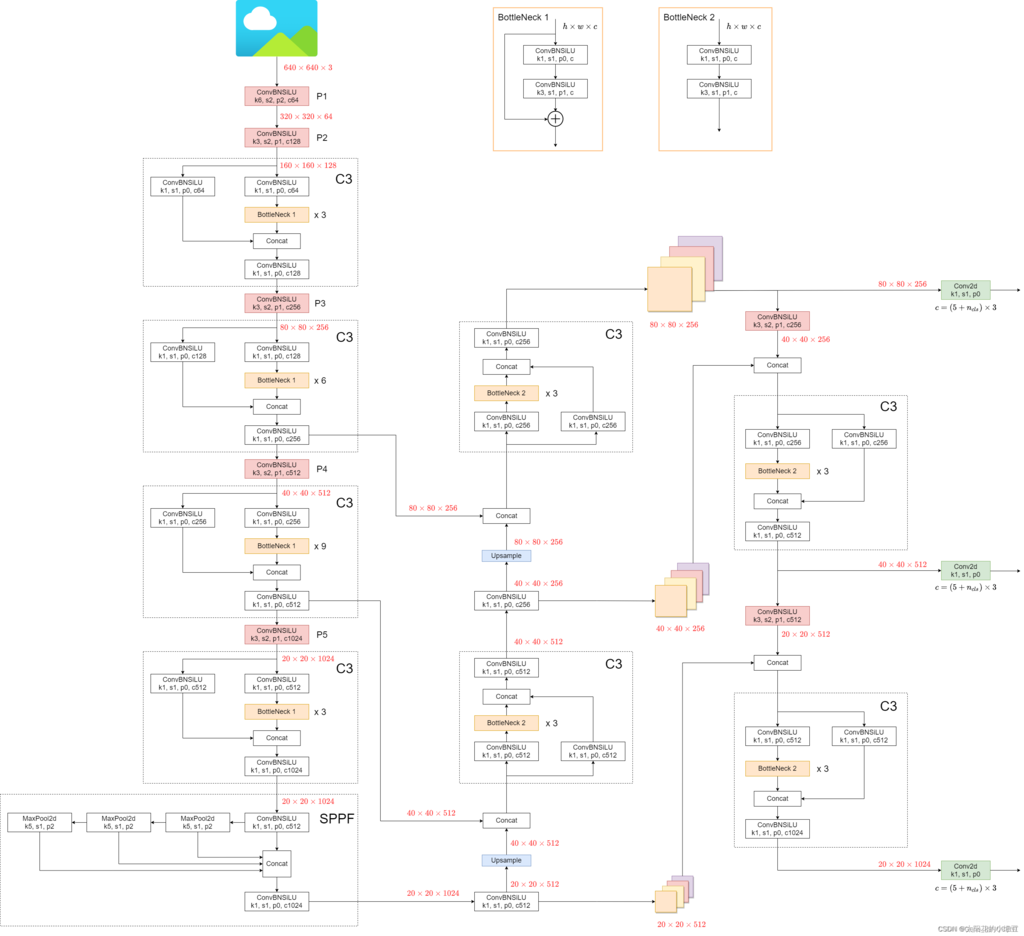

网络架构

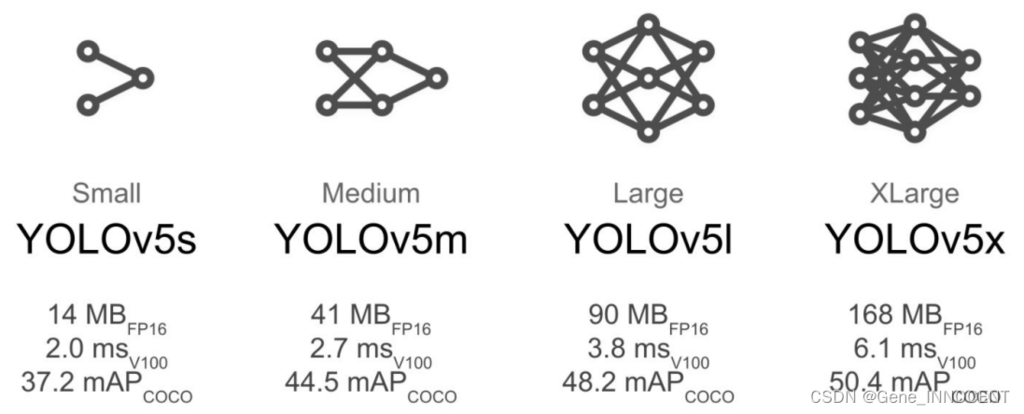

其中骨干网络有如下多个选择：
另外，上述结构有下述几个特点：

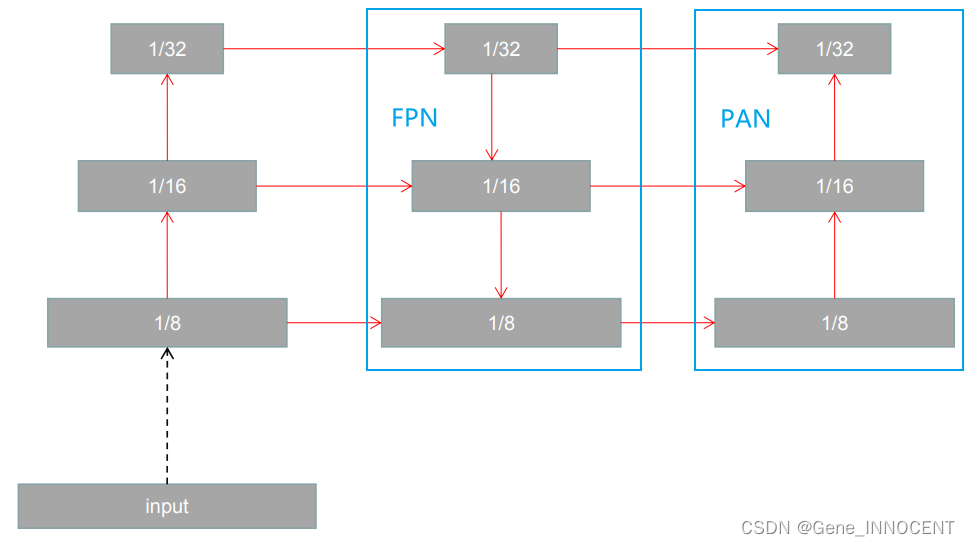

- 整体架构采用了 FPN (Feature Pyramid Networks) + PAN (借鉴PANet) 的形式，其中 FPN 是自顶向下的上采样，将感受野更大的特征，逐步上采样与感受野更小的特征融合；PAN 则是自底向上的下采样，将感受野更小的特征，逐步下采样与感受野更大的特征融合。

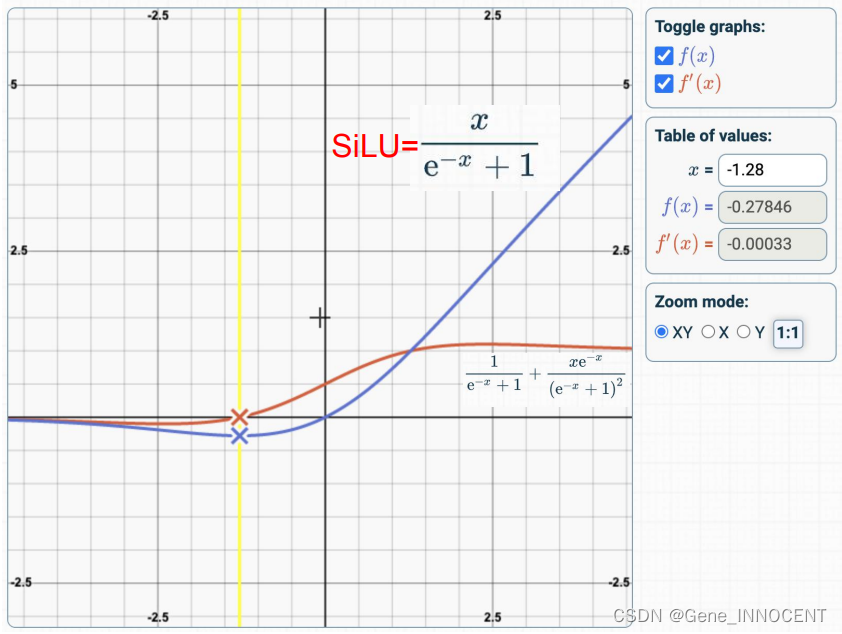

- YOLOv5 作者根据实验最终确定激活函数为 SiLU，即 $f(x)=x\cdot \sigma(x)=x/(1+e^{-x})$

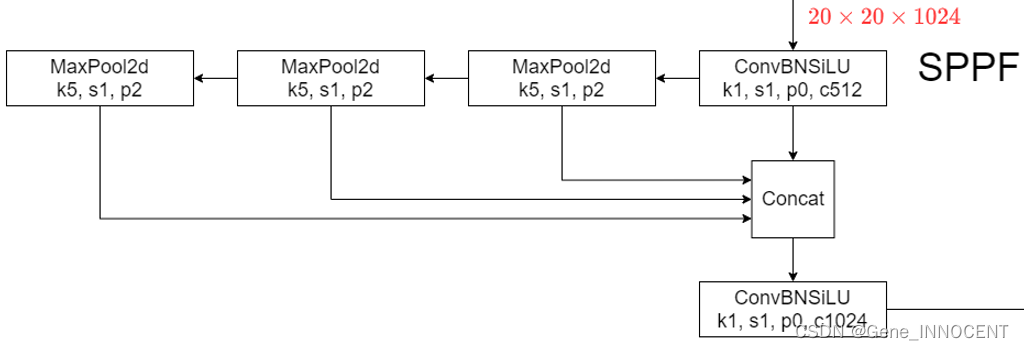

- 将 SPP (Spatial Pyramid Pooling) 改为 SPPF，将并行的池化改为串行池化，通过实验证明性能得到提升；另外该结构主要目的是将不同尺度的池化结果融合在一起
数据增广
- 数据增广：Augment HSV (Hue, Saturation, Value)
- 数据增广：Mix up（根据透明度融合）
- 数据增广：Copy paste
Anchor 框的确定
YOLOv5 默认开启 autoanchor，即根据训练数据的 label 重新确定 anchor 宽高，其开启与否受参数 --noautoanchor 控制。
在训练时，YOLOv5 会首先判断原始 anchor 框与训练数据的 label 框是否适配，其会计算一个叫 bpr 的指标，具体代码如下，其中 wh ([n, 2]) 表示训练数据中 n 个框的宽高，k ([9, 2]) 表示 9 个 anchor 的宽高。
代码具体步骤为：（1）将 wh 的宽高除以 anchor 的宽高，比例越接近 1 则越匹配（2）每一个 anchor 框留下离 1 最远的宽或高（3）每一个 gt（训练数据的真实框）在 9 个 anchor 中留下一个最接近的 anchor（4）bpr 即为每一个超过阈值的 anchor 的平均匹配值
1
2
3
4
5
6
7
def metric(k): # compute metric
r = wh[:, None] / k[None]
x = torch.min(r, 1 / r).min(2)[0] # ratio metric
best = x.max(1)[0] # best_x
aat = (x > 1 / thr).float().sum(1).mean() # anchors above threshold
bpr = (best > 1 / thr).float().mean() # best possible recall
return bpr, aat
如果 bpr 小于 0.98，则 YOLOv5 会对 gt 框直接进行 kmeans 聚类，且不同于 YOLOv2，YOLOv5 聚类时的距离依然是欧式距离。
Anchor 框的匹配

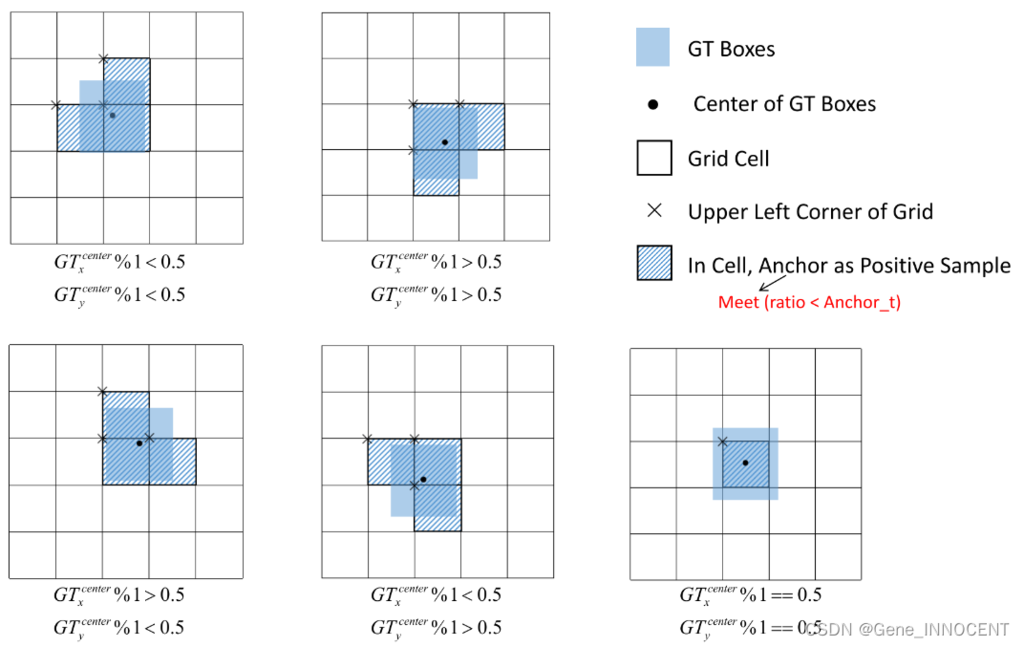

在 YOLOv5 中，每一个 cell 内的对象，会同时考虑相邻两个格子的 anchor，即一共 3x3=9 个 anchor。如下图所示，当 gt 中心靠近右下角，则会将右边和下边两个 cell 的 anchor 也考虑进来。
随后，YOLOv5 会去计算 gt 和每个 anchor 的宽高比例，即：
随后计算 $r_w$ 和其倒数的最大值，以及宽度和高度的最大差异 $r^{\max}$，即：
若 $r^{\max}$ 小于阈值 anchor_t（通常为 4.0），则匹配成功，保留；否则丢弃。
输出框的确定
每个 cell 的 anchor 框匹配后，再搭配上网络在该 cell 上输出的 $t_x, t_y, t_w, t_h$，即可得到最终的预测边框：
其中 $c_x,c_y,w_a,h_a$ 分别为当前 cell 左上角坐标，以及 anchor 框的宽高。
损失函数
$L_{box}$ 刻画了每一对匹配的 gt 和 anchor 的 CIoU 损失，即：
其中 $\rho$ 为两个框的中心点距离，$c$ 为两个框的最小外接矩形的对角线长度。
另外，$L_{obj}$ 和 $L_{cls}$ 均采用了 BCEWithLogitsLoss，其中正类权重分别由 obj_pw 与 cls_pw 两个超参控制，并且 $L_{obj}$ 为 “每个 cell 的预测框的置信度” 与 “预测框与该 cell 上的 gt 的 IoU” 之间的损失。
